产品名称:YDGL负荷隔离开关
产品品牌:浙江亚德电气有限公司
产品产地:浙江省乐清市柳市镇后街工业区
客户服务:13706780110(销售经理)
在线咨询:点击这里给我发消息 亚德电气

YDGL系列负荷隔离开关,适用于交流50Hz、交流额定电ffi:660V及以下、 直流额定电压440V及以下额定电流至3150A。在工业企业配电设备中 ,可供不频繁手动接通和分断电路及隔离电源用。1000A及以上仅作隔离电源 ,不能带负载分断电路 。

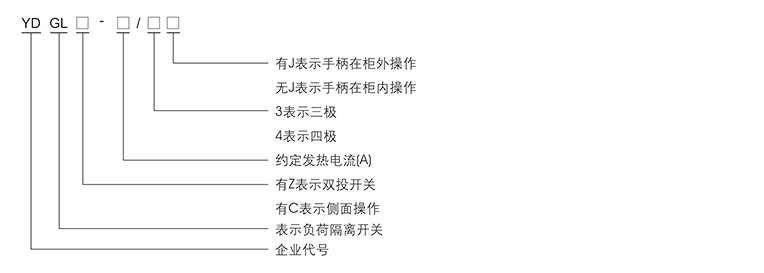

型号及含义

主要参数及技术性能

·YDGL-125至KL-630

约定发热电流(A) 125 160 200 250 315 400 630
额定绝缘电压(V) 800
额定电流(A) 380V AC21 125 160 200 250 315 400 630
660V AC21 125 160 160 200 315 400 500
220V DC21 125 160 200 250 315 400 630
440V DC21 125 160 160 200 315 400 500
操作力N 6.5 10 14.5

·YDGL-125至KL-630

约定发热电流(A) 1000 1250 1600 2000 2500 3150
额定绝缘电压(V) 800
额定电流(A) 380V AC20 1000 1250 1600 2000 2500 3150
660V AC20 1000 1250 1600 2000 2500 3150
220V DC20 1000 1250 1600 2000 2500 3150
440V DC20 1000 1250 1600 2000 2500 3150
操作力N 37-60

外形及安装尺寸

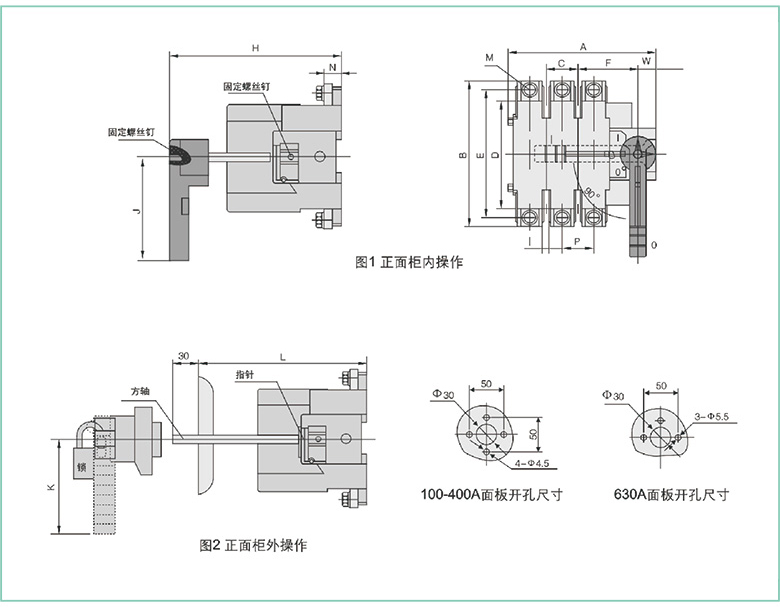

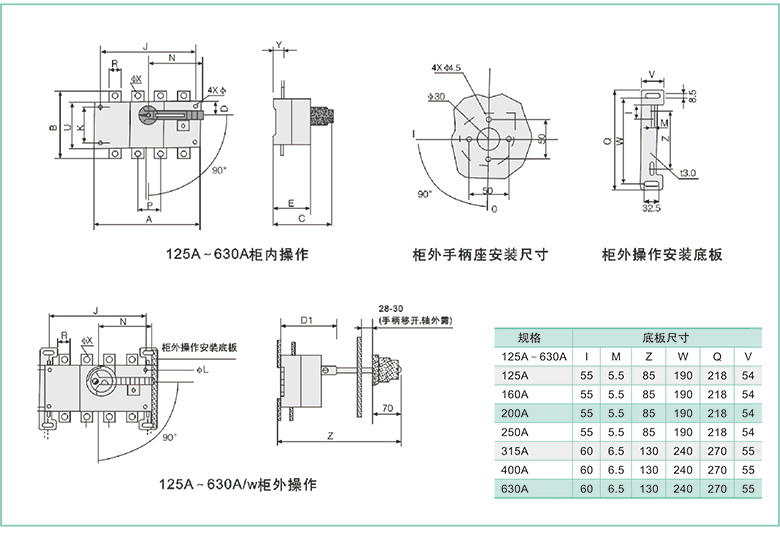

·125-630A负荷隔离开关外形与安装尺寸


规格 底版尺寸
125A-630A I M Z W Q V
125A 55 5.5 85 190 218 54
160A 55 5.5 85 190 218 54
200A 55 5.5 85 190 218 54
250A 55 5.5 85 190 218 54
315A 60 6.5 130 240 270 55
400A 60 6.5 130 240 270 55
630A 60 6.5 130 240 270 55
·YDGL柜内操作及YDGL柜外负荷隔离开关外形与安装尺寸

规格 YDGL-XX YDGL-XX/J外型尺寸与安装尺寸(mm)
电流 A B C D E Φ J K N P36 R U ΦX Y Z
125A/3 140 135 125 27 73 5.5 120 65 85 36 18 85 9 25 355
160A/3 140 135 125 27 73 5.5 120 65 85 36 20 85 9 25 355
125A/4 170 135 125 27 73 5.5 150 65 85 36 18 85 9 25 355
160A/4 170 135 125 27 73 5.5 150 65 85 50 20 85 9 25 355
200A/3 180 170 150 35 86 5.5 160 90 115 50 25 110 11 25 365
250A/3 180 170 150 35 86 5.5 160 90 115 50 25 110 11 25 365
200A/4 230 170 150 35 86 5.5 210 90 115 50 25 110 11 25 365
250A/4 230 170 150 35 86 5.5 210 90 115 65 25 110 11 25 365
315A/3 230 240 180 50 113 7 210 140 145 65 32 160 11 37 440
400A/3 230 240 180 50 113 7 210 140 145 65 35 160 11 37 440
630A/3 230 260 180 50 113 7 210 140 145 65 40 160 11 37 440
315A/4 290 240 180 50 113 7 270 140 145 65 32 160 11 37 440
400A/4 290 240 180 50 113 7 270 140 145 65 35 160 12 37 440
630A/4 290 260 180 50 113 7 270 140 145 65 40 160 12 37 440

型号及含义

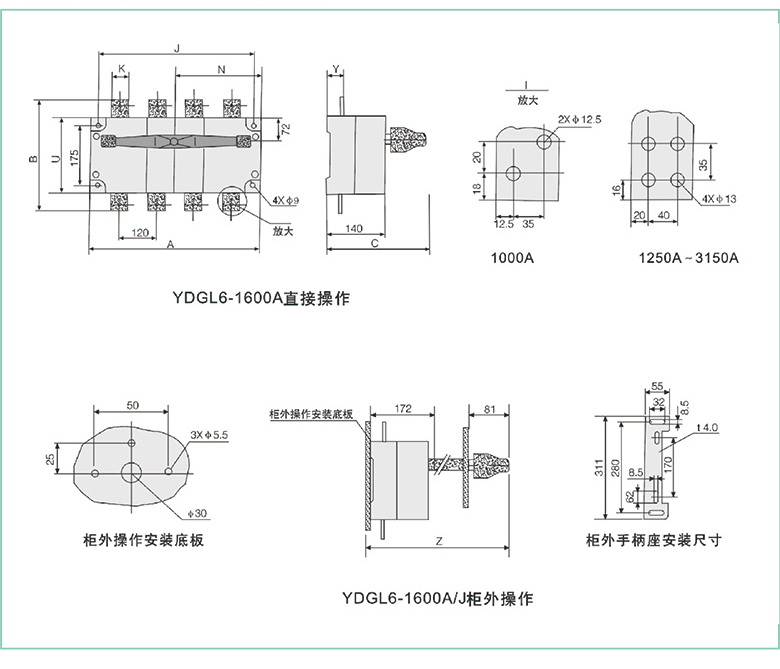

·1000A-1600A负荷隔离开关外形与安装尺寸


·YDGL柜内操作及YDGL柜外负荷隔离开关安装尺寸

规格 外形尺寸与安装尺寸
In A B C J N K U Y Z
1000A/3 378 310 240 353 174 60 200 48 630
1250A/3 378 360 240 353 174 70 200 48 630
1600A/3 378 360 240 353 174 80 200 48 630
1000A/4 498 312 240 473 234 60 200 48 630
1250A/4 498 360 240 473 234 70 200 48 630
1600A/4 498 360 240 473 234 80 200 48 630

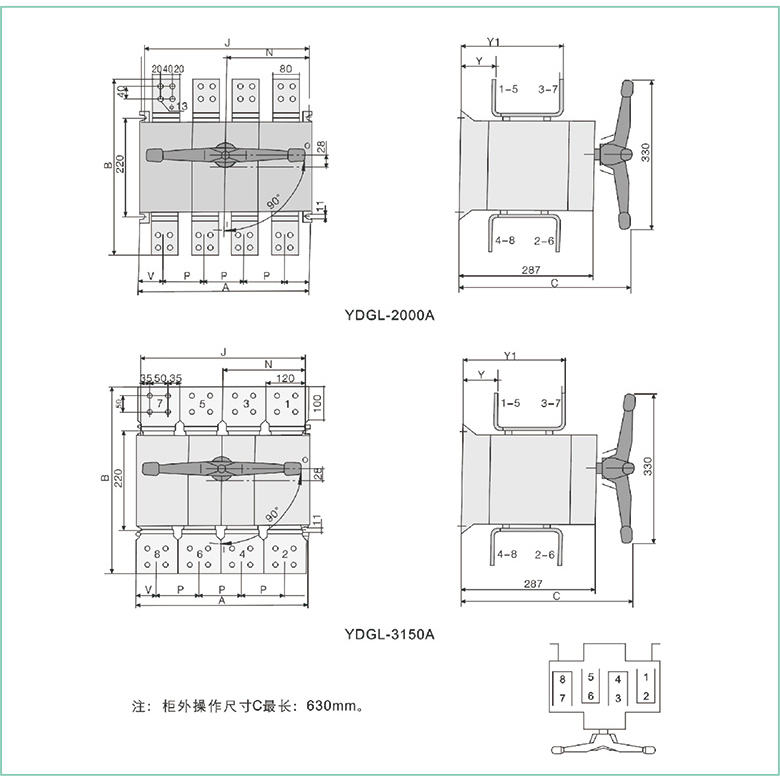

·2000A-3150A负荷隔离开关外形与安装尺寸

·YDGL柜内操作及YDGL柜外负荷隔离开关安装尺寸

规格 YDGL-XX YDGL-XX/J外形尺寸与安装尺寸
电流 A B C J N P V Y Y1
2000A/3 378 450 374 353 174 120 60 80 230
2500A/3 378 450 374 353 174 120 60 80 230
3150A/3 378 450 374 353 174 120 60 80 230
2000A/4 498 510 374 473 234 120 60 80 230
2500A/4 498 510 374 473 234 120 60 80 230
2150A/4 498 510 374 473 234 120 60 80 230

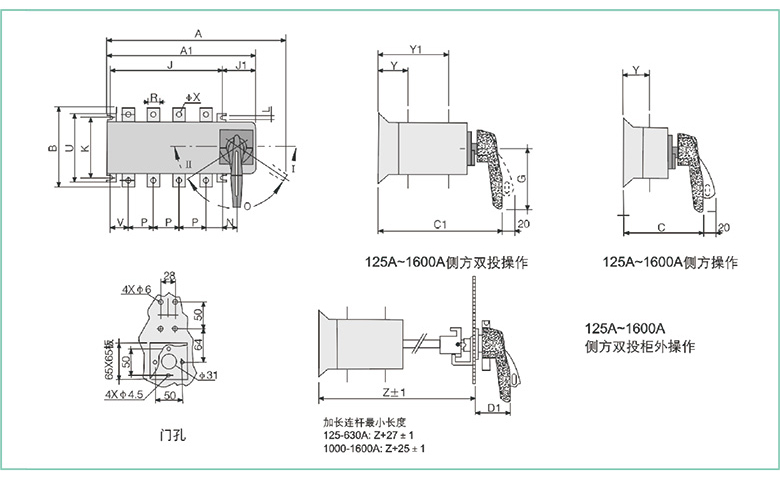

·YDGLC-125~1600及KLZ-125~1600安装尺寸

YDGL柜内操作及YDGL柜外负荷隔离开关安装尺寸
规格 YDGL-XX YDGL-XX/J外形及安装尺寸
电流 A A1 B C C1 D1 J K L N P R U V X Y Y1 Z
125A/3 267 196 135 152 212 60 120 95 7 29.5 36 18 115 20 9 55 120 232
160A/3 267 196 135 152 212 60 120 95 7 29.5 36 20 115 20 9 55 120 232
125A/4 297 296 135 152 212 60 150 95 7 29.5 36 18 115 20 9 55 120 232
160A/4 297 296 135 152 212 60 150 95 7 29.5 36 20 115 20 9 55 120 232
200A/3 307 236 170 147 229 60 160 115 7 29.5 50 25 140 27 11 65 145 249
250A/3 307 236 170 147 229 60 160 115 7 29.5 50 25 140 27 11 65 145 249
200A/4 357 286 170 147 229 60 210 115 7 29.5 50 25 140 27 11 65 145 249
250A/4 357 286 170 147 229 60 210 115 7 29.5 50 25 140 27 11 65 145 249
315A/3 372 301 240 184 297 60 210 180 9 45 65 32 205 37.5 11 84 198 317
400A/3 372 301 240 184 297 60 210 180 9 45 65 35 205 37.5 11 84 198 317
630A/3 372 301 260 184 297 60 210 180 9 45 65 40 205 37.5 13 84 198 317
315A/4 432 361 240 184 297 60 210 180 9 45 65 32 205 37.5 11 84 198 317
400A/4 432 361 240 184 297 60 270 180 9 45 65 35 205 37.5 11 84 198 317
630A/4 432 361 260 184 297 60 270 180 9 45 65 40 205 37.5 13 84 198 317
1000A/3 621 472 310 230 374 81 270 220 11 51.5 120 60 250 60.5 13 108 253 374
1250A/3 621 472 360 230 374 81 353 220 11 51.5 120 80 250 60.5 13 108 253 374
1600A/3 621 472 360 230 374 81 353 220 11 51.5 120 80 250 60.5 13 108 253 374
1000A/4 741 592 310 230 374 81 473 220 11 51.5 120 60 250 60.5 13 108 253 374
1250A/4 741 592 360 230 374 81 473 220 11 51.5 120 80 250 60.5 13 108 253 374
1600A/4 741 592 360 230 374 81 473 220 11 51.5 120 80 250 60.5 13 108 253 374

YDGLR系列隔离开关熔断器组

·使用范围

YDGLR系列隔离开关熔断器组,适用于 交流50Hz,交流额定电压660V及以下,直流额定电压440V及以下,额定电流值630A。在工业企业配电设备中,主要用于有高短路电流的配电电路和电动机电路,可供不频繁手动接通和分段正常负载及隔离电源用。
产品符合IEC60947-3,GB14048.3标准。

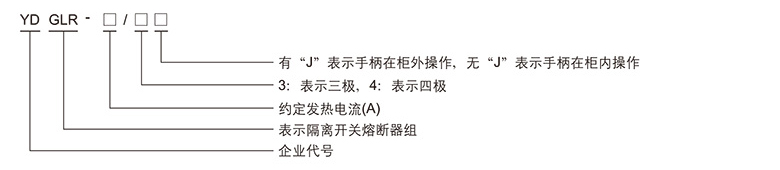

·型号及含义

·正常工作条件和安装条件

1.周围空气温度不超过+40℃,且其24h内的平均温度值不超过+35摄氏度。下限温度不低于-5℃。
2.安装地点的海拔不超过2000m。
3.周围大气环境的污染等级:3级。
4.湿度最高温度为+40摄氏度时,空气的相对湿度不超过50%,在较低温度时允许有较高的相对温度,如+20℃可达90%。
5.无雪雨侵袭和冲击震动及明显摇动的地方。
6.开关应垂直安装。

·主要参数及技术性能

约定发热电流(A) 160 250 400 630
GG熔断体额定电流(A) 125 160 200 250 315 400 630
额定绝缘电压(V) V690 800
额定电流(A) 380V AC21 125 160 200 250 315 400 630
380V AC22 125 160 200 250 315 400 630
660V AC21 100 100 200 250 315 315 425
660V AC22 100 100 200 250 315 315 425
380V DC21 125 160 200 250 315 400 630
380V DC22 125 160 200 250 250 400 630
660V DC21 100 100 200 250 315 315 425
660V DC22 100 100 200 250 315 315 425

·结构特点

开关采用热固性塑料全封闭式结构,保证工作安全可靠。每组都有两组双断点的触头系统,两组触头串联,提高开关的电流分段能力,保证开关电源隔离可靠,手动式旋转操作机构,带有储能弹簧,因此动触头能快速运动与操作速度无关。

·外形及安装尺寸

规格 外形尺寸与安装尺寸
A B C D E F H I J L M N W P K
160/3 165 162 36 120 142 67.5 190 5.5 115 205-325 8 19 21 36 126
160/4 202 162 36 120 142 67.5 190 5.5 115 205-325 8 19 21 36 126
250/3 240 195 60 160 166 91.5 210 5.5 145 205-325 10 19 21 60 126
250/4 300 195 60 160 166 91.5 210 5.5 145 205-325 10 19 21 60 126
400/3 280 205 66 170 176 122 210 5.5 145 205-325 10 25 21 66 126
400/4 346 205 66 170 176 122 210 5.5 145 205-325 10 25 21 66 126
630/3 346 300 250 250 268 39 350 Φ9 190 330-440 12 72 37 80 190
630/4 426 300 250 250 268 39 350 Φ9 190 330-440 12 72 37 80 190
